Az ablakok evolúciója



Vajon hogyan jutottunk el a mai korszerű, hőszigetelt nyílászárókig, üvegfalakig, a passzívházakban is alkalmazható high-tech megoldásokig? Cikkünkben időutazásra hívjuk az olvasót a nyílászárók világába.

A cikk az Építéstechnika 2014/9-10. számában jelent meg



KEZDETBEN CSAK A FUNKCIÓ…

Kezdetben volt a lyuk a falon: az egyiptomiak számára még csak szellőző funkcióval, a krétaiak már ki is láttak rajta. A rómaiak palotáiba sok, nagy és valószínűleg már üvegezett ablakokat készítettek.

Az éghajlat és a rendelkezésre álló építőanyagok minden korban meghatározták az építési módokat. A nyílások takarására korán megjelentek a fatáblák, amelyek a védelem, a szellőztetés és a világítás szempontjából is praktikusak voltak. A nyílás optikai funkciója azonban átlátszóbb anyagokat igényelt, így fakeretekre erősített fényáteresztő anyagokat kezdtek használni, például marhahólyagot vagy olajos vásznat. Egy másik megoldás a rács volt, nemcsak védelmi szerepe miatt, hanem mert könnyebb volt a kis réseket takarni (ólomüveg, székesegyházak színes ablakai). Az 1500-as évektől az üveg már a polgári lakóházak ablakainál is megjelent, majd elterjedt.

A faablakok formája, kialakítása korról korra változott. A zömök román, a csúcsíves gótikus, majd a díszes barokk ablakokat a funkcionalitást előtérbe helyező klasszicista stílus váltotta fel. A két utóbbi ablakstílusban a pallótokos szerkezet volt jellemző. Később, az eklektikus ablakok kapcsolt gerébtokos szerkezettel készültek, a két világháború között pedig egyesített szárnyú szerkezeteket építenek. A hatvanas évek panelházainak nyílászárója már hőszigetelő üvegezésű, természetesen még bevonat és gáztöltet nélkül. Egészen 40 évvel ezelőttig a fatok és az egyrétegű üveg volt az általánosan elterjedt.



A MŰANYAGABLAK HÓDÍTÓ ÚTJA

Bár Victor Regnault már 1838-ban előállította az első műanyagot, a PVC-t (polivinilklorid), a műanyagipar nagyarányú fejlődése csak az 1960-as években kezdődött el. A műanyag számos kedvező tulajdonsága miatt hamarosan a nyílászáró szakmában is megjelent.

A műanyag ablakok eleinte a korábbi faablakok mintájára készültek. A szárny a faablakok vonalát próbálta követni. Mérföldkövet jelentett a bevonatos, gázzal töltött üvegek megjelenése, ezzel ugrásszerűen javultak a hőszigetelés mutatói. Amikor kb. 16 éve az osztrák ACTUAL ablakgyár Budapesten megkezdte a háromkamrás profi lból, 1,1-es üveggel az ablakok gyártását, még maga a „műanyag ablak” viszonylag új fogalomnak számított. A technológia fejlődési lépéseként 70 milliméterre növelték a beépítési mélységet, ami a kamraszám 3-ról 5-re emelését jelentette. Így alakult ki Magyarországon az a téves nézet, hogy a hőszigetelés hatásfoka a kamraszám növelésével javítható, holott itt a beépítési mélység nagyságán lenne a hangsúly.

Mivel az új technológiák már lehetőséget teremtettek rá, a szakma célként tűzte maga elé a minél jobb hőszigetelés elérését, így a következő lépcsőfok a háromrétegű üveg létrehozása volt, először a drágább kripton gázzal. Ezen a ponton már nem az ablak volt az épület hőszigetelésében a leggyengébb láncszem, hiszen ezek az ablakok már alkalmasak voltak passzív vagy aktívházak építéséhez is, amelyeknél az általánosan elfogadott kritérium Uw =0,8 W/m2K. Mindeközben a dizájn is fejlődött: a műanyag sajátosságainak megfelelve a szárny vonalvezetése leegyszerűsödött, korszerűvé vált.

A műanyag ablakok széles körben elterjedtek, nem kis mértékben azért, mert a régi típusú faablakoknál fennállt a vetemedés veszélye, ráadásul hőszigetelésük sem volt már megfelelő. A műanyagok gyenge pontja is nyilvánvalóvá vált időközben: a tökéletes zárás miatt a természetes szellőzés megszűnik, ami a belső térben penészedést okoz. Ahogyan az új ablakoknál a szellőztetés fontosságára nem hívták fel az építtetők figyelmét, úgy az is csak lassan épül be a köztudatba, hogy a low-e üvegeknél árnyékolásra van szükség.
Időközben a faablak is magára talált: a három rétegből ragasztott ablak már nem vetemedik, a szálirányok kiegyenlítik egymást, az ára azonban nem kevés, így a műanyag ablak költségszempontból állja a versenyt.

I. A tok*



Az 1 kamrás profiltól a passzívház ablakokig

1954: Megkezdődik Németországban az első PVC ablakok szériagyártása
1970: Az első nagyobb ablakgyárak megkezdik a gyártást privát végfelhasználók fele
1980: kb. 55 mm-es, 2 kamrás profilok
1985: kb. 60 mm-es, 3 kamrás profilok
2000: 70 mm-es, 5 és többkamrás profilok
2005: 85 mm-es, 5 és többkamrás profilok
2010: Alternatívák merevítővas helyett
2015: ?

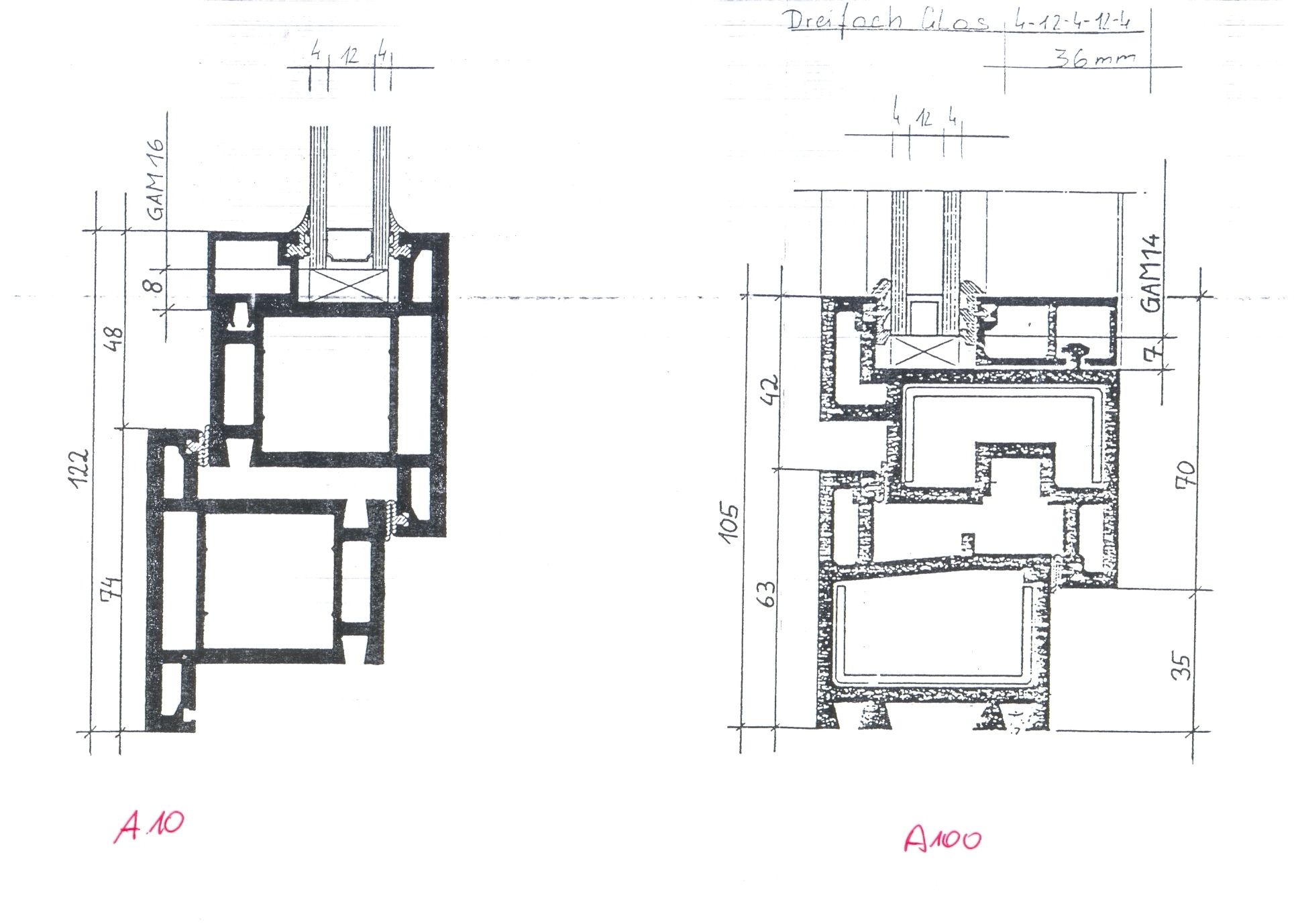

Kezdetben ilyen volt...

Kezdetben ilyen volt…



II. Többrétegű, hőszigetelő üvegek eredete*

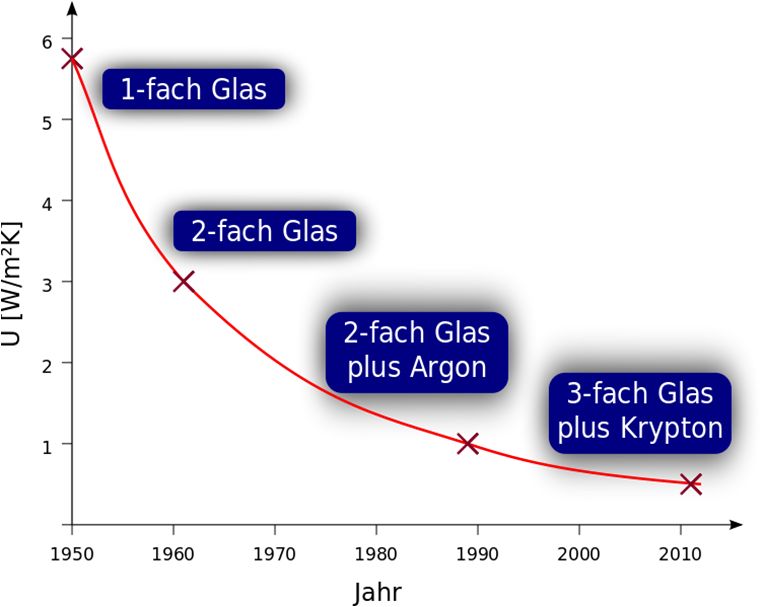

A hőszigetelő üvegek fejlődése

A hőszigetelő üvegek fejlődése

Azon ötletre, hogy egy ablaküveg elkészítéséhez két üvegtáblát kell a peremen összeragasztani, az amerikai T. D. Stedson már 1865-ben szabadalmat kapott (US Pat.Nr.49167).

Hőszigetelő üveg: Az egyrétegű üvegtől a háromrétegű és okos üvegekig
1994-ig: Kétrétegű üveg, bevonat nélkül: 2,7-3,0 W/m²K
1994: Hőszigetelő üveg bevonattal: 1,3 W/m²K
1998: Hőszigetelő üveg: 1,1 W/m²K
/Háromrétegű üveg felárral, jobbára kriptongázzal
2008: Üvegek Ug 0,6 W/m²K-s értékkel
2011: Napvédő üvegek és háromrétegű, g = 62%-os üvegek
20??: Vákum- és napelemként működő üvegek…

 III. A távtartó anyaga: az alumíniumtól a high-tech műanyag távtartóig*

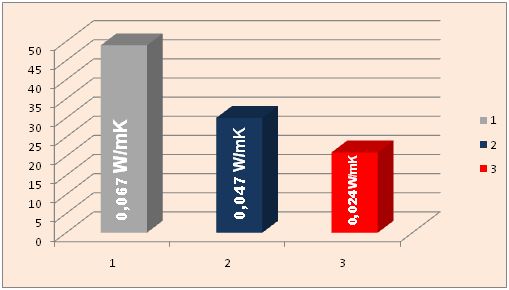

PSI érték: alumínium, nemesfém és szilikon távtartó esetén

PSI érték: alumínium, nemesfém és szilikon távtartó esetén

1995-ig: Csak alumínium távtartó
1995-től: Niro (nemesfém) – egy jobb alternatíva
2000 óta: Megjelennek az első, műanyagból készült távtartók



A LEGÚJABB FEJLESZTÉSEK

Az újabb fejlesztésekkel – mint például a 85 milliméteres tokprofil, a tokba helyezett hőszigetelő betétek, az üveg körbe, szárnyba való ragasztása – már olyan jó Uw értékeket lehet elérni, hogy az ACTUAL ablakok Ausztriában sorozatban nyerik el az Energia Zseni díjakat.
Új megoldás például a hőhidas merevítővas üvegszálas merevítőre cserélése, ami a jobb hőszigetelés mellett hasonló stabilitást biztosít, mint a hagyományos. Az ablak ezen keresztül jól rögzíthető, ugyanakkor újrahasznosítható. Nem is olyan régen még kuriózumként hatott, hogy a tok és a szárny síkban záródott. A tendenciára a koronát az tette fel, amikor kívül a tok-szárny és már az üveg is síkban zár (belül egyelőre a tok és a szárny). Ez a megoldás kiérdemelte a Red Dot dizájndíjat is az ACTUAL számára.

Ezekből a rendszerekből már nagyméretű, elhúzató elemeket is lehet készíteni, melyek fi x üvegfallal kombinálva lehetővé teszik a belső tér megnyitását a fény, de nem úgy a hideg számára!

Red Dot-díjas ACTUAL ablakok
Korszerű megoldások

• nagy beépítési mélység (101 mm)
• hőszigetelő betétek a tokban és a szárnyban
• üvegszálas merevítés (jobb hőszigetelés)
• háromrétegű, melegperemes üveg, a szárnyba körbe beragasztva
• opció: háromrétegű, g62%-os üveg (nagyobb szoláris nyereség)
• alumíniumborítás (sarkok illesztése új eljárással)
• síkban záródik: kívül az üveg-szárny-tok, belül a szárny és a tok
• alkalmas aktív-, passzív-, és igényes családi házakhoz



         actual_holz_106_5000          ALEVO_muanyag_alu_Ablak

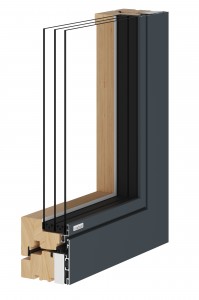

ACTUAL ALWOOD fa-alu ablak

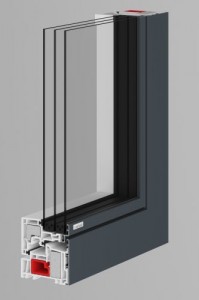

ACTUAL ALEVO műanyag-alu ablak



A FEJLŐDÉSNEK VAN ZSÁKUTCÁJA IS?

Az élet néha más irányt vesz: bár a technológia mind remekebb ablakok gyártását teszi lehetővé, mégis például a panelprogramban a ma már korszerűnek nem igazán mondható kétrétegű üveggel ellátott ablakok tömegeit építik be, nagyon hosszú időre…
Furcsa módon, Ausztria egyes tartományai is arra készülnek, hogy a kétrétegű üvegek beépítését fogják támogatni, szemben a háromrétegű, igazán energiatakarékos ablakokkal.

*Forrás: Rudolf Waldenberger ACTUAL Ausztria

Erdős Orsolya
